在礦山破碎機震耳欲聾的轟鳴中，在火力發(fā)電廠煤粉管道的湍急沖刷下，在水泥廠球磨機永不停歇的旋轉(zhuǎn)里，機械設備的金屬表面時刻經(jīng)受著磨損的殘酷考驗。而當傳統(tǒng)金屬材料在“以硬碰硬”的對抗中敗下陣來時，氧化鋁耐磨陶瓷片憑借其獨特的材料特性，成為工業(yè)設備抵抗磨損的“經(jīng)濟型鎧甲”。本文將深入解析這一材料的核心技術(shù)、應用場景與未來潛力。
一、氧化鋁陶瓷的材料基因：從礦石到鎧甲
1. 微觀結(jié)構(gòu)決定性能
氧化鋁陶瓷（Al?O?）的耐磨性源于其剛玉晶體結(jié)構(gòu)。純度92%以上的氧化鋁陶瓷中，α-Al?O?晶體占比超過90%，這種六方密堆結(jié)構(gòu)賦予材料極高的硬度（莫氏硬度9級，僅次于金剛石）。通過電子顯微鏡觀察可見，其晶粒尺寸控制在2-5μm，晶界清晰且孔隙率低于0.5%，形成致密的“微晶裝甲”。
2. 性能參數(shù)突破極限
硬度：維氏硬度Hv1600-1800，是錳鋼的8-10倍。
密度：3.6-3.9g/cm³，僅為鋼鐵的1/2，實現(xiàn)設備輕量化。
耐溫性：長期使用溫度可達1580°C（短期耐受1800°C）。
耐腐蝕：在pH=0-14的強酸、強堿環(huán)境中保持穩(wěn)定。
二、工業(yè)應用場景：數(shù)據(jù)說話的經(jīng)濟賬
1. 礦山破碎系統(tǒng)
某鐵礦破碎機原用高錳鋼襯板，每3個月需停機更換（單次成本18萬元）。改用15mm厚氧化鋁陶瓷襯板后：
使用壽命延長至26個月
年維護成本從72萬元降至8.3萬元
設備停機時間減少85%
2. 火力發(fā)電輸煤管道

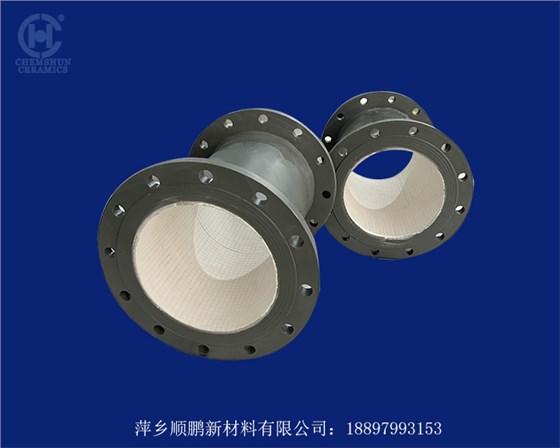

Φ800mm輸煤管道的彎頭部位，普通鋼制彎頭壽命僅3個月。采用陶瓷內(nèi)襯復合技術(shù)后：
陶瓷層厚度5mm，管道總重減少30%
使用壽命突破10年（實測磨損量0.1mm/年）
因內(nèi)壁光滑度提升（粗糙度Ra<0.15μm），輸煤電耗降低12%
三、結(jié)語：從“替代者”到“引領(lǐng)者”
在“雙碳”戰(zhàn)略推動下，氧化鋁陶瓷片的價值已超越單純的耐磨保護。其輕量化特性可減少設備驅(qū)動能耗，長壽命特點降低固廢產(chǎn)生，無機材質(zhì)特性杜絕重金屬污染——這些優(yōu)勢使其成為綠色制造的標桿材料。隨著材料復合化、制造智能化技術(shù)的突破，氧化鋁陶瓷正從傳統(tǒng)工業(yè)的“補丁材料”，升級為高端裝備不可或缺的核心組件。未來，在深海采礦機器人、核廢料處理機械等極端環(huán)境領(lǐng)域，這片“白色鎧甲”將繼續(xù)書寫工業(yè)材料的傳奇。
